¿Por qué las abrazaderas para cables son la defensa fundamental que necesita su sistema eléctrico?

Abrazaderas para cables no son accesorios opcionales: son dispositivos de seguridad críticos diseñados para asegurar cables eléctricos y evitar daños catastróficos durante eventos de cortocircuito. Una falla de cortocircuito genera fuerzas electromagnéticas proporcionales al cuadrado de la corriente máxima, capaces de hacer pasar cables energizados a través de bastidores de equipos y poner en peligro al personal en milisegundos. Los disyuntores normalmente requieren 0,06 a 0,1 segundos dispararse, pero la fuerza destructiva máxima ocurre justo 0,005 segundos en un sistema de 50 Hz. Las abrazaderas para cables realizan su función de restricción instantáneamente, antes de que los dispositivos de protección puedan reaccionar, lo que las convierte en la principal línea de defensa contra las fuerzas electromecánicas.

Según IEC 61914, las abrazaderas para cables se definen como "dispositivos diseñados para asegurar los cables cuando se instalan a intervalos a lo largo de la longitud de los cables". A diferencia de las bridas para cables o las abrazaderas estándar, las abrazaderas están diseñadas y probadas específicamente para resistir fuerzas de cortocircuito, con clasificaciones basadas en la corriente máxima de cortocircuito potencial (kA) y el espacio de instalación.

Cómo las fuerzas de cortocircuito amenazan los sistemas de cable

Durante un cortocircuito trifásico, los conductores adyacentes producen intensos campos electromagnéticos. La fuerza repulsiva entre conductores es proporcional al cuadrado de la corriente máxima de cortocircuito, lo que crea una tensión instantánea que los productos estándar de gestión de cables no pueden contener. En un centro de datos, los cables no asegurados pueden destruir racks de servidores que requieren meses de reemplazo; En entornos industriales, el mismo escenario corre el riesgo de incendio, lesiones y tiempos de inactividad prolongados.

La brecha de tiempo crítica

Comprender el cronograma de un evento de falla revela por qué la restricción pasiva es irremplazable:

• 0,005 segundos: La fuerza electromagnética máxima ocurre en sistemas de 50 Hz
• 0,06–0,1 segundos: Los disyuntores se disparan y eliminan la falla.
• Resultado: Sin abrazaderas para cables, los cables experimentan un movimiento desenfrenado durante toda la duración de la falla.

Esta brecha de sincronización significa que ningún dispositivo de protección activa puede evitar la destrucción mecánica inicial; solo las abrazaderas para cables correctamente especificadas pueden hacerlo.

¿Qué tipos de abrazaderas para cables se adaptan a diferentes aplicaciones?

La selección del tipo de abrazadera correcto depende de la configuración del cable, la clase de voltaje y las condiciones ambientales. El uso de un tipo de cala incompatible puede resultar en una sujeción inadecuada durante condiciones de falla.

Directrices para la selección de materiales

La elección del material afecta directamente la vida útil del rendimiento y los márgenes de seguridad:

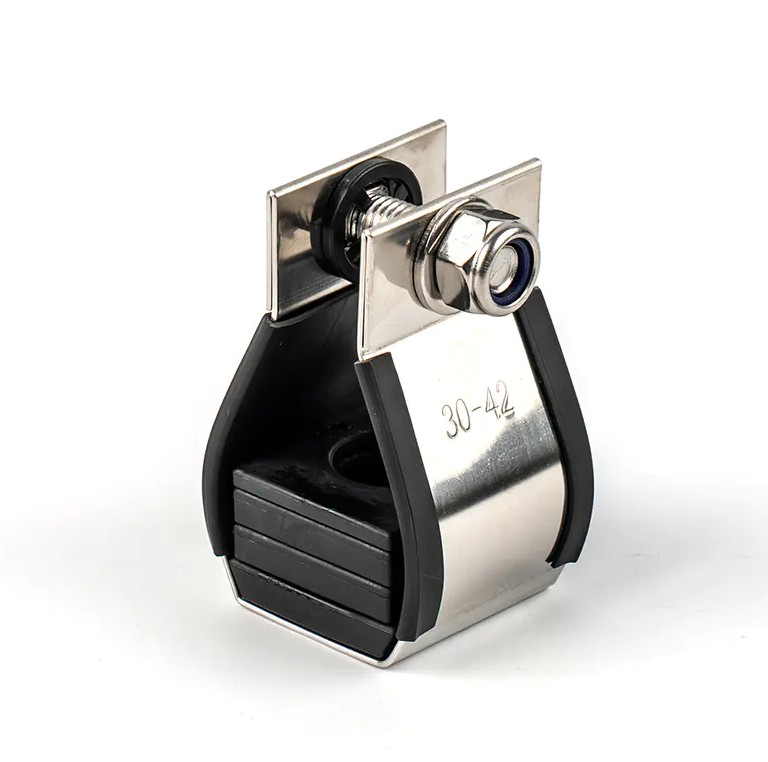

• Acero inoxidable 316: Excepcional resistencia a la corrosión para entornos marinos, marinos y químicos; Resiste fuerzas electromecánicas extremas.
• Aluminio: Ligero con fuertes propiedades mecánicas; adecuado para aplicaciones de baja tensión a alta tensión en interiores y exteriores
• Polímero/Nailon: Rentable para uso en interiores de bajo voltaje; Opciones UV y retardantes de fuego disponibles para entornos específicos

Cómo IEC 61914 garantiza una protección confiable

IEC 61914:2021 es el estándar aceptado globalmente para abrazadera para cables diseño y pruebas, reemplazando la ambigüedad encontrada en los códigos eléctricos regionales. Si bien el artículo 392.20(C) del NEC y el artículo 12-2202 de la CSA exigen que los cables estén asegurados contra fuerzas magnéticas de corriente de falla, ninguno especifica cómo probar o verificar que los dispositivos de restricción sobrevivirán a un evento de cortocircuito. IEC 61914 llena este vacío crítico.

Categorías de pruebas obligatorias según IEC 61914

El estándar requiere pruebas exhaustivas en múltiples dimensiones de rendimiento:

1. Clasificación de temperatura: Operación verificada de -60°C a 120°C (o rango declarado)
2. Pruebas de carga lateral: Carga sostenida mantenida durante 60 minutos a la temperatura máxima declarada
3. Prueba de carga axial: Resistencia al deslizamiento del cable a lo largo del recorrido.
4. Resistencia al impacto: Probado a la temperatura de funcionamiento más baja declarada
5. Resistencia a la corrosión y a los rayos UV: Validación de niebla salina y envejecimiento acelerado
6. Resistencia a Fuerzas Electromecánicas: Pruebas de resistencia a cortocircuitos con clasificaciones kA declaradas
7. Propagación de llamas: Resistencia a la propagación de llamas en condiciones de falla.

Una distinción crítica: IEC 61914 requiere una duración de prueba de cortocircuito de solo 0,1 segundo (cinco ciclos completos), lo cual es suficiente para exponer la debilidad de la cala porque la fuerza destructiva máxima ocurre dentro de los primeros milisegundos. Esto difiere de las pruebas de resistencia térmica del cable, que pueden especificar 63 kA durante 1 segundo o 40 kA durante 3 segundos; esas clasificaciones abordan el calentamiento del conductor, no la restricción mecánica.

¿Qué factores determinan la especificación correcta de la cala?

Una especificación adecuada requiere hacer coincidir el rendimiento declarado de la cornamusa con las condiciones de falla reales de la instalación. Las especificaciones insuficientes crean riesgos de seguridad catastróficos, mientras que las especificaciones excesivas desperdician presupuesto sin beneficios adicionales.

Parámetros de especificación clave

Los ingenieros deben calcular y verificar lo siguiente:

• Diámetro exterior del cable (OD): Las abrazaderas deben ajustarse al diámetro real de la funda, no sólo al tamaño del conductor. Un ajuste incorrecto reduce la eficacia de la sujeción durante las faltas.
• Corriente máxima de cortocircuito potencial: La clasificación kA de la cala debe exceder el nivel de falla calculado del sistema. Tenga en cuenta que los niveles de falla más altos suelen ocurrir en instalaciones de bajo voltaje, no solo en sistemas de alto voltaje.
• Espaciado de tacos: Las clasificaciones del fabricante se declaran a intervalos específicos (normalmente 600 mm). Un espaciado más amplio aumenta exponencialmente la fuerza por cala. La fuerza entre conductores se calcula mediante la fórmula IEC 61914, que considera la corriente máxima y el diámetro del cable.
• Clase de voltaje y configuración: Los sistemas LV, MV y HV presentan diferentes perfiles de fuerza. Las formaciones de un solo núcleo, trébol y cuádruple requieren tacos diseñados específicamente.
• Exposición ambiental: La presencia de sustancias químicas, las temperaturas extremas, la exposición a los rayos UV y el riesgo de incendio dictan la selección del material y la clase de resistencia a la corrosión.

Un ejemplo de precaución

Considere dos fabricantes que afirman tener una resistencia máxima de 140 kA:

• Fabricante A probado con cable de 35 mm en espaciado de 600 mm
• Fabricante B probado con cable de 45 mm en espaciado de 300 mm

Para un sistema con un nivel de falla de 60 kA que utiliza un cable de 30 mm con un espaciado de 1200 mm, el producto del fabricante B fallaría a pesar de tener una clasificación nominal idéntica. Esto demuestra por qué los equipos de adquisiciones deben revisar informes de prueba completos (no solo cifras principales) y por qué los ingenieros deben proteger las especificaciones durante todo el ciclo de vida del proyecto.

Cómo una instalación adecuada maximiza los márgenes de seguridad

Incluso los tacos correctamente especificados pueden fallar si se instalan incorrectamente. La calidad de la instalación determina directamente si el sistema funciona según lo probado.

Mejores prácticas de instalación

1. Siga el espaciado del fabricante: Instale a intervalos especificados para la corriente de falla declarada. Se requiere un espaciado más estrecho para escenarios de alto cortocircuito.
2. Alinear por diámetro del cable: Asegúrese de que el tamaño de la abrazadera coincida con el diámetro exterior real del cable, teniendo en cuenta las tolerancias de aislamiento o cubierta.
3. Utilice fijaciones correctas: Monte con hardware aprobado para el tipo de contención (escalera, bandeja, puntal o viga).
4. Aplique el torque adecuado: Apretar demasiado distorsiona las cubiertas de los cables; un ajuste insuficiente permite el deslizamiento. Utilice una llave dinamométrica para lograr el torque de retención especificado por el fabricante.
5. Cuenta de Expansión Térmica: En sistemas flexibles donde los cables están "serpenteados", permita el movimiento de expansión entre puntos fijos. En sistemas rígidos, asegúrese de que la cornamusa y la estructura resistan fuerzas termomecánicas longitudinales.

Consideraciones de diseño del sistema

Los sistemas de cables se dividen en dos categorías, cada una con requisitos de abrazadera distintos:

• Sistemas flexibles: Los cables se enrollan vertical u horizontalmente, lo que permite la libre expansión y contracción térmica entre los puntos de fijación. Los tacos deben adaptarse al movimiento manteniendo la sujeción durante las faltas.
• Sistemas Rígidos: Los cables se fijan longitudinalmente, lo que requiere que la abrazadera, la estructura de soporte y la rigidez del cable resistan colectivamente las fuerzas termomecánicas sin sufrir daños.

Donde las abrazaderas para cables brindan protección crítica

Las abrazaderas para cables son esenciales siempre que los cables de alta potencia pasen cerca de personal o equipos críticos. El nivel de voltaje es irrelevante: algunos de los niveles de falla más altos ocurren en instalaciones de bajo voltaje debido a la menor impedancia del sistema.

Además del cumplimiento de seguridad con NEC 392.20(C) e IEC 61914, la instalación adecuada de los listones ayuda a cumplir con los requisitos sísmicos y las condiciones de la póliza de seguro, lo que reduce la responsabilidad y evita costosos retrabajos.

Conclusión: un enfoque proactivo para la seguridad del sistema de cable

Abrazaderas para cables representan una pequeña fracción del costo total del proyecto pero brindan una protección irremplazable contra fuerzas electromecánicas de cortocircuito. El proceso de selección debe integrar el diámetro del cable, los cálculos de corriente de falla, los requisitos de espaciado, la compatibilidad de los materiales y la exposición ambiental en una especificación coherente. Los equipos de adquisiciones deben tratar los tacos como componentes de seguridad diseñados, no como artículos básicos, y verificar que los productos tengan informes de pruebas independientes según IEC 61914:2021, incluida la documentación de pruebas de cortocircuito antes y después. Al especificar e instalar abrazaderas para cables correctamente desde el primer día, los contratistas eléctricos y los propietarios de instalaciones garantizan el cumplimiento normativo, protegen la infraestructura crítica y crean entornos de trabajo más seguros para el personal.
